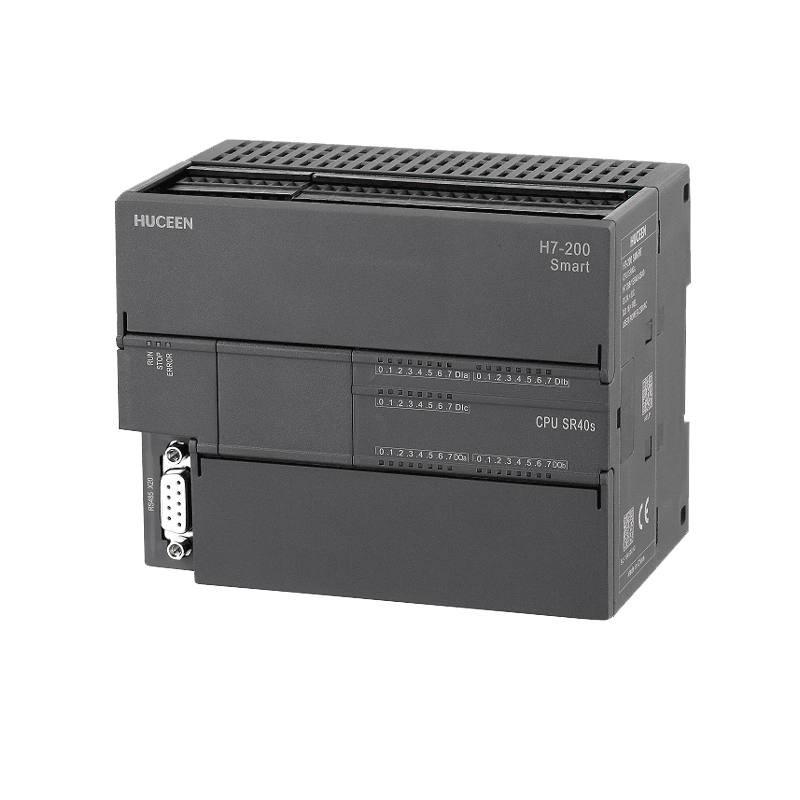

型號:
CPU SR40s
訂貨號:
H7 288-1SR40-0BA0
產品特點:
24輸入/16輸出,繼電器輸出
技術資料:
型號 | SR 40s |
訂貨號 | H7 288-1SR40-0BA0 |
產品描述 | 單機型CPU SR40s,繼電器 |
常規規范 | |
尺寸W×H×D | 125×100×81mm |
重量 | 480 |
功耗 | 23W |
可用電流(SM總線) | 1400mA |
可用電流(24V DC) | 300mA |
CPU規范 | |
程序存儲器 | 24 |
數據存儲器 | 16 |
保持性存儲器 | 10 |
數據保存 | 永久 |
本體集成I/O | |
.數字量 | 24輸入/16輸出 |
.模擬量 | - |
最大本地I/O-數字量 | 256位輸入(I)/256位輸出(Q) |
最大本地I/O-模擬量 | 56個字的輸入(AI)56個字的輸出(AO) |
最大I/O模塊擴展數 | 最多6個擴展 |
高速計數器(總) | 共6個 |
.單相 | 單相:4個200KHz+2個30KHz |
.正交相位 | 正交相位:2個100KHz+2個20KHz |
脈沖輸出 | - |
定時器 | 非保持性(TON,TOF):192個 |
保持性:64個 | |
計數器總數 | 256個 |
位存儲器(M) | 256位 |
時間中斷 | 共2個,T32和T96分辨率為1ms |
邊沿中斷 | 4個上升沿和4個下降沿 |
時鐘 | 通常為7天,25°C時最少為6天 |
存儲卡 | - |
信號擴展板 | - |
性能規范 | |
.布爾運算時間 | 0.35uS/指令 |
.字傳送時間 | 1.2uS/指令 |
.浮點運算時間 | 1.7uS/指令 |
通信規范 | |
通訊接口 | 以太網:1 |
串行端口:1(RS485) | |
以太附加串行端口:0 | |
HMI設備 | 以太網:5個連接 |
串行端口:4個連接 | |
編程設備 | 1.2-115.2Kbps |
CPU(PUT/GET) | 不支持 |
隔離 | 以太網:變壓器隔離,1500V DC |
RS485:無 | |
電纜類型 | 以太網:CAT5e屏蔽電纜RS485:PROFIBUS網絡電纜 |
電源規范 | |
電壓范圍 | 85-264VAC |
輸入電流(僅包括CPU) | 120V AC時130mA(無300mA的傳感器電源輸出)120V AC時250mA(帶300mA的傳感器電源輸出)240V AC時80mA(無300mA的傳感器電源輸出)240V AC時150mA(帶300mA的傳感器電源輸出) |
輸入電流(包括CPU和所有擴展附件) | 120 V AC時130mA 240 V AC時190mA |
沖擊電流 | 264 V AC時16.3A |
傳感器電壓 | 20.4-28.8VDC |
隔離 | |
.24V輸入與邏輯 | 1500VAC,1分鐘 |
.傳感器與邏輯 | 未隔離 |
輸入規范 | |
輸入點數 | 24 |
輸入類型 | 漏型/源型(IEC 1類漏型) |
最大持續允許電壓 | 30VDC |
浪涌電壓(最大) | 35VDC,0.5S |
邏輯1信號(最小) | 2.5mA,15VDC |
邏輯0信號(最大) | 15VDC,1mA |
光電隔離(現場側與邏輯側) | 500VAC,1分鐘 |
隔離組 | 1 |
濾波時間 | 每個通道可單獨選擇(點IO.0到I1.5):0.2,0.4,0.8,1.6,3.2,6.4和12.8us;0.2,0.4,0.8,1.6,3.2,6.4和12.8ms 每個通道可單獨選擇(I1.6及更大的點):0,6.4,12.8ms |
輸出規范 | |
輸出點數 | 16 |
輸出類型 | 繼電器,干觸點 |
電壓范圍 | 5-30VDC或5-250VA |
浪涌電流(最大) | 觸點閉合時為7A |
每點額定電流(最大) | 2.0A |
切換頻率(最大) | 不推薦 |
接通延時(Qa.0-Qa.3) | 最長10ms |
斷開延時(Qa.4-Qa.7) | 最長10ms |
光電隔離(現場側與邏輯側) | 1500VAC,1分鐘 |
觸點壽命 | |
.無負載 | 10,000,000斷開/閉合周期 |
.額定負載 | 100,000斷開/閉合周期 |

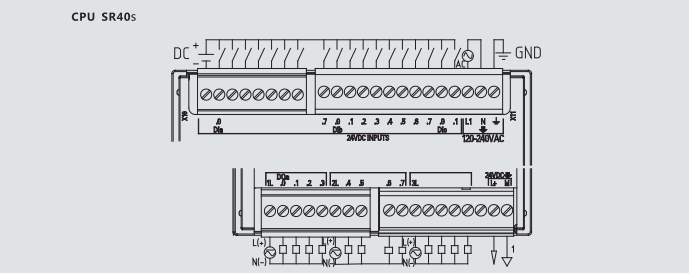

接線圖:
