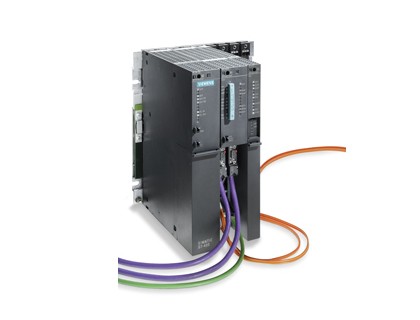

在制造自動化和過程自動化中,對所有中、高端的應用來說,SIMATICS7-400都是功能非常強大的PLC。S7-400PLC分為標準型和冗余型(可配置成故障安全型)兩種。強大的系統功能和便捷的用戶界面使得SIMATICS7-400成為各種自動化功能的最佳技術和經濟性解決方案。
推出的新一代S7-400CPU將SIMATIC高端控制器硬件平臺全面推向了一個嶄新的高度。新的S7-400處理速度更快,系統資源裕量更大,通訊能力更強,性能更加可靠穩定。
S7-400的獨特功能:
?專業的高性能背板I/O并行總線和高速通訊總線,確保數據的快速傳輸
?大容量的CPU工作內存
?支持集中式和分布式信號模板的熱插拔
?無風扇運行
?先進的代碼、數據內存分區機制,使程序執行效率更高
?IEC標準定時器(時基1ms)和計數器(±32767)
?支持過程診斷報警消息的HMI自動顯示功能
?可多CPU并行計算(最多4個CPU并行處理復雜任務)
?每個控制器最多可帶14條PROFIBUS-DP總線(集成接口最多4條,通訊處理器可帶10條)
?通過DP主站接口模塊IM467可實現光纖通訊
?集成的MPI接口可設定為DP主站接口,通訊速率可達12Mbit/s
?模板地址可以B方式分配
?支持PROFIBUS的等時模式和從站節點通訊
?支持不停機添加、刪除從站
?S7-400可作為智能從站
?支持DP-V1
?子過程映像區可參數化
?支持網絡間路由編程
CPU
CPU 412-1 CPU 412-2 CPU 414-2 CPU 414-3 CPU416-2 CPU416-3 CPU417-4 CPU412-2PN CPU414-3PN/DP CPU416-3PN/DP CPU414F-3PN/DP CPU416F-3PN/DP CPU416-2F CPU412-3H CPU414-4H CPU417-4H | 6ES7 412-1XJ05-0AB0 6ES7 412-2XJ05-0AB0 6ES7 414-2XK05-0AB0 6ES7 414-3XM05-0AB0 6ES7 416-2XN05-0AB0 6ES7 416-3XR05-0AB0 6ES7 417-4XT05-0AB0 6ES7 412-2EK06-0AB0 6ES7 414-3EM06-0AB0 6ES7 416-3ES06-0AB0 6ES7 414-3EM06-0AB0 6ES7 416-3FS06-0AB0 6ES7 416-2FN05-0AB0 6ES7 412-3HJ14-0AB0 6ES7 414-4HM14-0AB0 6ES7 417-4HT14-0AB0 |
模塊
數字量模塊 SM421數字量輸入模塊光隔離,32DI,24VDC SM421數字量輸入模塊浮點式,32DI,120VAC SM421數字量輸入模塊光隔離,16DI,120/230VAC SM421數字量輸入模塊光隔離16DI,120/230VAC輸入PERIEC1131-2型號2 SM421數字量輸出16DI,120VAC光隔離帶1公用點 SM421數字量輸入模塊光隔離16DI,24VDC帶0,1MS輸入延時報警,診斷 SM421數字量輸入模塊光隔離,16DI,24-60VAC,報警,診斷 備件熔斷器蓋用于數字量輸出模塊SM422AC每組4件 SM422數字量輸出模塊光隔離,16DO,24VDC,2A SM422數字量輸出模塊光隔離,32DO,24VDC,0.5A SM422數字量輸出模塊光隔離,16DO,120/230VAC,2A SM422數字量輸出模塊光隔離,16DO,5-230VAC,5A繼電器 SM422數字量輸出16DO,20-120VAC,2A光隔離1點/公用 SM422數字量輸出模塊隔離16DO,20-125VDC,1.5A帶診斷8點/公用 SM422數字量輸出模塊光隔離32DO,24VDC,0.5A帶0,15MS輸出延時診斷 模擬量模塊 SM431模擬輸入非隔離16AI,分辨率13Bits+/-10V,+/-20MA,4-20MA20MS模塊更新版 SM431模擬量輸入模塊光隔離,8AI13Bit分辨率,U/I. SM431模擬量輸入模塊光隔離,8AI14Bit分辨率,U/I./THERMOEL/PT100 SM431模擬量輸入模塊光隔離,8AI14Bit分辨率,U/I.0.416MS掃描計時 SM431模擬輸入8AI;16Bit分辨率U/I/熱電,光隔離1點/公用,診斷報警,20MS模塊更新版 前連接器用于模塊6ES7431-7KF00-0AB0帶溫度基準帶螺絲觸點,20針式已包括在模塊供貨 SM431模擬輸入8AI;16Bit分辨率電阻/PT100/NI100光隔離,診斷報警,20MS模塊更新版 SM431模擬量輸入模塊光隔離,16AI16Bit分辨率,U/I./熱電/PT100,報警,診斷 SM432模擬量輸出模塊光隔離,8AO13Bit分辨率,U/I. 通訊模塊 CP440,PtP-串行通訊,1個通道,RS422/485,適宜傳輸中小量數據 CP441-1,PtP-串行通訊,1個通道,支持3964R,ASCII協議及打印機 PC441-2,2通道,PtP-串行通訊,支持3964R,RK512,ASCII協議及打印機 CP441的接口模塊,RS232 CP441的接口模塊,TTY CP441的接口模塊,RS422/485 CP443-5基本型,PROFIBUSFMS CP443-5擴展型,PROFIBUSDP CP443-1以太網,ISO,TCP/IP CP443-1高級以太網處理器,ISO,TCP/IP,UDP,TCP,S7-通訊 CP444MAP,以太網,MAP3.0 功能模塊 FM451,定位,rapidtraverse/creepspeed:3軸 FM450高速計數模塊500kHz:2通道 FM452,電子凸輪控制器:1通道 FM453,Pos.步進/伺服電機,3-Achsen FM455C,控制模塊,16-通道cont. FM455S,重復步進/脈沖(dittostep/pulse) FM458-1DP,快速閉環控制及計算,支持路由、等時模式 MC521,2MBFlash-EPROM,8KBEEPROM MC500,4MBFlash-EPROM,8KBEEPROM EXM438-1,I/O擴展板 EXM448,PROFIBUSDP板 EXM448-2,SIMOLINK6DD1 EXM448-1,PROFIBUSDP,SIMOLINK | 6ES7 421-1BL01-0AA0 6ES7 421-1EL00-0AA0 6ES7 421-1FH00-0AA0 6ES7 421-1FH20-0AA0 6ES7 421-5EH00-0AA0 6ES7 421-7BH00-0AB0 6ES7 421-7DH00-0AB0 6ES7 422-0XX00-7AA0 6ES7 422-1BH11-0AA0 6ES7 422-1BL00-0AA0 6ES7 422-1FH00-0AA0 6ES7 422-1HH00-0AA0 6ES7 422-5EH00-0AB0 6ES7 422-5EH10-0AB0 6ES7 422-7BL00-0AB0 6ES7 431-0HH00-0AB0 6ES7 431-1KF00-0AB0 6ES7 431-1KF10-0AB0 6ES7 431-1KF20-0AB0 6ES7 431-7KF00-0AB0 6ES7 431-7KF00-6AA0 6ES7 431-7KF10-0AB0 6ES7 431-7QH00-0AB0 6ES7 432-1HF00-0AB0 6ES7 440-1CS00-0YE0 6ES7441-1AA03-0AE0 6ES7 441-2AA03-0AE0 6ES7 963-1AA00-0AA0 6ES7 963-2AA00-0AA0 6ES7 963-3AA00-0AA0 6GK7 443-5FX02-0XE0 6GK7 443-5DX02-0XE0 6GK7 443-1EX11-0XE0 6GK7 443-1EX40-0XE0 6ES7 444-1MX00-0XE0 6ES7 450-1AP00-0AE0 6ES7 451-3AL00-0AE0 6ES7 452-1AH00-0AE0 6ES7 453-3AH00-0AE0 6ES7 455-0VS00-0AE0 6ES7 455-1VS00-0AE0 6DD1 607-0AA1 6DD1 610-0AH3 6DD1 610-0AH4 6DD1 607-0CA1 6DD1 607-0EA0 607-0EA2 6DD1 607-0EA1 |
附件
儲存卡 Flash EPROM 64 KB Flash EPROM 256 KB Flash EPROM 1 MB Flash EPROM 2 MB Flash EPROM 4 MB Flash EPROM 8 MB Flash EPROM 16 MB Flash EPROM 32 MB Flash EPROM 64 MB RAM 64 KB RAM 256 KB RAM 1 MB RAM 2 MB RAM 4 MB RAM 8 MB RAM 存儲卡 用于 S7-400, 長型 16 MB 其他 IF963-RS232 接口模塊 帶RS232 IF用于PTP連接至CP441 IF963-TTY 接口模塊 帶 TTY IF 用于 PTP 連接至 CP441 IF963-X27 接口模塊 帶RS422/RS485INTER用于PTP連接至CP441 SIMATIC M7 /S7, IF964-DP 接口模塊DP主站用于S7-400和M7 備用電池3.6 V/1.9AH用于PS4054A/10 A/ 20A和PS4074 A/10A/20A 備用電池(LI) 3.6 V/0.95AH,用于S7-300 (CPU 313,314,315)和S5-90U | 6ES7 952-0KF00-0AA0 6ES7 952-0KH00-0AA0 6ES7 952-1KK00-0AA0 6ES7 952-1KL00-0AA0 6ES7 952-1KM00-0AA0 6ES7 952-1KP00-0AA0 6ES7 952-1KS00-0AA0 6ES7 952-1KT00-0AA0 6ES7 952-1KY00-0AA0 6ES7 952-0AF00-0AA0 6ES7 952-1AH00-0AA0 6ES7 952-1AK00-0AA0 6ES7 952-1AL00-0AA0 6ES7 952-1AM00-0AA0 6ES7 952-1AP00-0AA0 6ES7 952-1AS00-0AA0 6ES7 963-1AA00-0AA0 6ES7 963-2AA00-0AA0 6ES7 963-3AA00-0AA0 6ES7 964-2AA04-0AB0 6ES7 971-0BA00 6ES7 971-1AA00-0AA0 |
S7-400H系統中的備件與兼容性信息
