最高的生產能力,最高的易用性

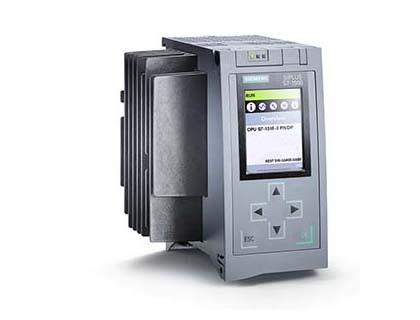

新一代的 SIMATIC S7-1500 控制器通過其多方面的革新，以其最高的性價比，在提升客戶生產效率，縮短新產品上市時間，提高客戶關鍵競爭力方面樹立了新的標桿，并以其卓越的產品設計理念為實現工廠的可持續性發展提供強有力的保障。
全新的 S7-1500 帶來了標準型和故障安全型兩種不同類型的 CPU 模塊。憑借快速的響應時間、集成的 CPU 顯示面板以及相應的調試和診斷機制，SIMATIC S7-1500 的 CPU 極大地提升了生產效率，降低了生產成本。
最優性能
? 降低響應時間，提高生產效率
? 提高程序循環時間
? CPU 位指令處理時間最短可達 1ns
? 集成運動控制，可控制高達 128 軸
顯示調試和診斷信息
? 統一純文本診斷信息，縮短停機 / 診斷時間
? 即插即用，無需編程
? 可設置操作密碼
? 使用壽命長，運行時間長達 50,000 小時
? 支持自定義啟動顯示界面
PROFINET 標準
? PN IRT 可確保精準的響應時間以及工廠設備的高精度操作
? 集成具有不同 IP 地址的標準以太網口和 Profinet 網口
? 集成網絡服務器，可快速瀏覽服務和診斷信息
創新的存儲機制
? 靈活的存儲卡機制，適合各種項目規模
? 較大的存儲空間：支持高達 2 GB 的存儲卡，可存儲項目數據、歸檔、配方和相關文檔
? 優化存儲的程序塊，可提高處理器的訪問速度
優化的診斷機制
? STEP7、HMI、Web server、CPU 顯示面板統一數據顯示，高效故障分析
? 集成系統診斷功能，模塊系統診斷功能支持即插即用模式
? 即便 CPU 處于停止模式，也不會丟失系統故障 / 報警消息
為您推薦: S7-1500 西門子S7-1500 S7-1500選型
CPU
CPU1518-4PN/DP:3M程序,10M數據;1ns;1x PROFINET(2端口交換機),2xETHERNET,1xPROFIBUS CPU1516-3PN/DP:1M程序,5M數據;10ns;1xPROFINET(2端口交換機),1x ETHERNET,1xPROFIBUS CPU 1515-2PN:500K程序,3M數據;30ns;1xPROFINET(2端口交換機),1xETHERNET CPU 1513-1 PN：300 KB 程序，1.5 MB 數據；40 ns；1 xPROFINET （2 端口交換機） CPU 1511-1 PN：150KB 程序，1MB數據；60 ns；1 x PROFINET（2 端口交換機） CPU 1516F-3 PN/DP，中央處理單元，帶有工作存儲區（1.5 MB 程序，5 MB 數據 ） CPU 1518F-4 PN/DP，中央處理單元，帶有工作存儲區（4.5 MB 程序，10 MB 數據） | 6ES7 518-4AP00-0AB0 6ES7 516-3AN00-0AB0 6ES7 515-2AM00-0AB0 6ES7 513-1AL00-0AB0 6ES7 511-1AK00-0AB0 6ES7 516-3FN00-0AB0 6ES7 518-4FP00-0AB0 |
模塊
數字量模塊 DQ 32：數字量輸出模塊，32 DQ 緊湊型，晶體管，24VDC/0.5A | 6ES7 521-1BH00-0AB0 6ES7 523-1BL00-0AA0 6ES7 531-7KF00-0AB0 6ES7 532-5HD00-0AB0 6ES7 540-1AD00-0AA0 6ES7 540-1AB00-0AA0 |
附件
| IM 155-5 2PN 接口，PROFINET 接口模塊，高性能型 IM 155-5 2PN 接口，PROFINET 接口模塊 IM 155-5 DP，Profibus 接口模塊 TM PosInput 2，定位模塊 TM Count 2 x 24 V：高速計數器，800 kHz S7-1500 信號模塊前連接器 S7-1500 安裝導軌：160 mm S7-1500 安裝導軌：482 mm S7-1500 安裝導軌：530 mm S7-1500 安裝導軌：830 mm S7-1500 安裝導軌：2000 mm 存儲卡：4 MB 存儲卡：12 MB 存儲卡：24 MB 存儲卡：2 GB | 6ES7 155-5AA00-0AC0 |
為您推薦: S7-1500 西門子S7-1500 S7-1500選型
TIA 博途與 SIMATIC S7-1500 可編程控制器 樣本(201706)
http://www.ad.siemens.com.cn/download/docMessage.aspx?Id=7366
所有的模塊接線圖請參考——
SIMATIC S7-1500/ET 200MP 手冊集
https://support.industry.siemens.com/cs/document/86140384
SIMATIC S7-1500 手冊大全索引
http://www.ad.siemens.com.cn/download/OnlineReading.aspx?DocId=7218
