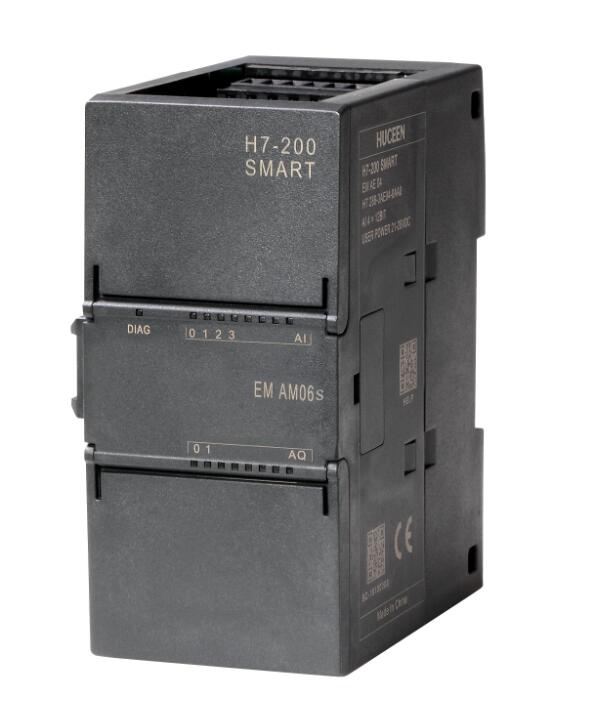

型號：
EM AM06s
訂貨號：
H7 288-3AM06-0XV8
產品特點：
4路模擬量電壓輸入
2路模擬量電壓/電流輸出
技術資料：
型號 | EM AM06s |
訂貨號 | H7 288-3AM06-0XV8 |
產品描述 | 4路模擬量電壓輸入/ |
常規數據 | |
尺寸W×H×D | 47 x 100 x 81mm |
功耗 | |
電流消耗（SM總線） | 130mA |
電流消耗（24V DC） | 最大：70mA |
模擬輸入 | |
輸入路數 | 4 |
輸入類型 | 電壓 |
輸入范圍 | |
電流 | |
電壓（單極性） | 0--10 V |
分辨率 | |
電壓模式 | 12 位 |
電流模式 | |
精度 | |
電壓模式 | 滿量程的±0.3 %/±0.5 % |
電流模式 | |
模數轉換時間 | |
模擬輸出 | |
輸出路數 | 2 |
輸出類型 | 電壓/電流 |
輸出范圍 | |
電流輸出 | 0-20mA |
電壓輸出 | 0-10V |
分辨率 | |
電壓模式 | 12 位 |
電流模式 | 12 位 |
隔離（現場側與邏輯側） | 500V AC |
精度 | |
典型，25° | 滿量程的 ± 0.5 %/ ±1.0 % |
最壞，0°到55° | |
診斷 | |
電壓模式 | 上溢/下溢；24VDC低壓 |
電流模式 | 上溢/下溢；24VDC低壓 |
電纜長度（最大值） | 100m，屏蔽雙絞線 |

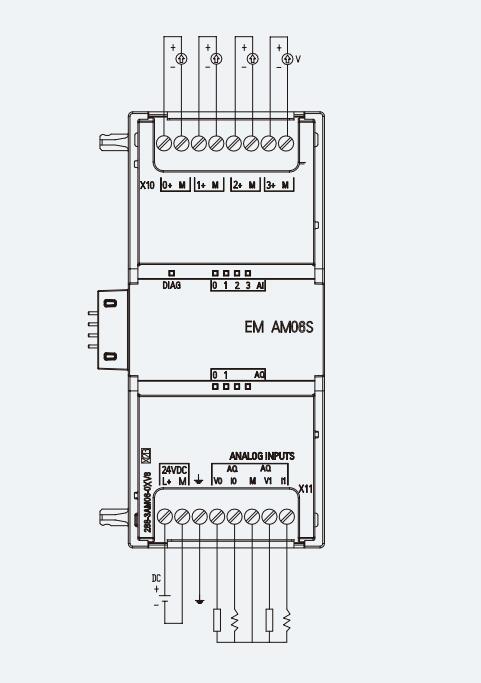

接線圖：
